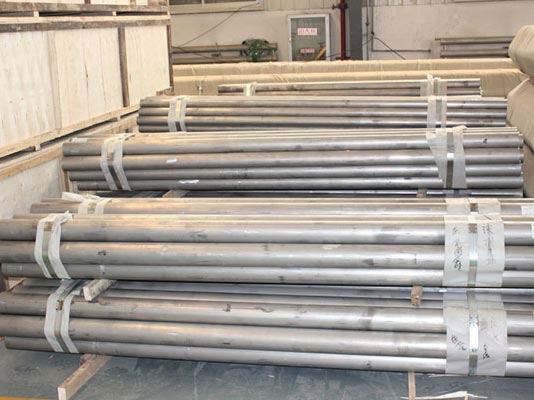

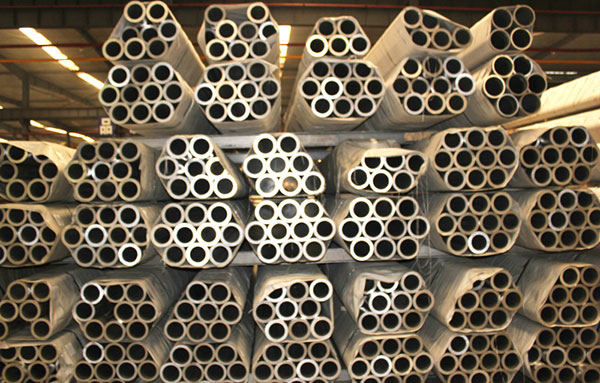

1.3A21アルミ - マンガン合金パイプ母線の紹介
1）実行基準：GB / T27676-2011アルミニウムおよびアルミニウム合金の管状のコンダクターまたはASTM B 317M-07
2）合金：3A21
3）製品の質別： H14
4）プロダクトは光沢のある表面、美しい出現および均一サイズの空の管状の構造です。
5）外径はφ60mmからφ450mmです。
6）3mmから15mmまでの壁の厚さ。
7）15ｍルまでの単一の長さ。
2.3A21アルミ - マンガン合金パイプ母線の化学組成および機械的性質
3.3A21アルミ - マンガン合金パイプ母線のOD許容差および壁厚さの許容差
3.1 OD公差（単位：mm）
3.2肉厚公差（単位：mm）
4.3A21アルミ - マンガン合金パイプ母線の主な性能は、以下に反映されています。
1）3A21アルミニウム - マンガン合金チューブバスは、滑らかな表面、高い寸法精度、高い引張強度を有する先進のホットトップ鋳造シームレスチューブのような一連の先端技術を採用しており、放電および変形を生じさせるのは容易ではない。
2）3A21アルミ - マンガン合金パイプ母線は、優れた加工、溶接、電気および熱抵抗を持っています。製品は科学技術部門によって識別され、国際的な高度なレベルに達しました。
３）対流熱放散条件が良く、温度上昇が低く、損失が小さく、導電性が強く、そして電流容量が大きい。
４）設置面積が小さく、結合管バスバーが軟質導体の設置面積の１／３である。
5）反腐食、氷をカバーすること容易ではない、災害に抗する強い能力、長い耐用年数
6）便利なインストール、美しい外観、安全で安定した信頼性の高い操作、修理やメンテナンスが容易。
５．3A21アルミ - マンガン合金パイプ母線用途：
3A21アルミ - マンガン合金パイプ母線は、主に電力建設プロジェクト、送電線と変電所変圧器の間の導体接続、送電線のジャンパー、電力機器の接続導体、および高電流DC氷融解装置の過電流導体で使用されます。これは、従来の長方形、トラフ型、棒状のバスバーおよびフレキシブル導体に代わる新しい導体であり、送電および変電システムの主要機器（材料）の1つであり、送電および変電システムおよび電力機器にとって安全で信頼性の高い操作です。
1）実行基準：GB / T27676-2011アルミニウムおよびアルミニウム合金の管状のコンダクターまたはASTM B 317M-07
2）合金：3A21
3）製品の質別： H14
4）プロダクトは光沢のある表面、美しい出現および均一サイズの空の管状の構造です。
5）外径はφ60mmからφ450mmです。
6）3mmから15mmまでの壁の厚さ。
7）15ｍルまでの単一の長さ。
2.3A21アルミ - マンガン合金パイプ母線の化学組成および機械的性質
| 合金 | Chemical component(%) | ||||||||||||
| Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Ni | Other | Al | |||
| Each | Total | ||||||||||||
| 3A21 | ≤0.6 | ≤0.7 | ≤0.2 |
1.0- 1.6 |
≤0.05 | -- | ≤0.1 |
≤ 0.15 |
-- | ≤0.05 | ≤0.10 | Remain | |
| 合金番号 | 質別 | 機械的性質 | |||||
| 引張強度（Mpa） | 降伏強度（Mpa） | 伸び（％） | |||||
| 基準値 | 測定値 | 基準値 | 測定値 | 基準値 | 測定値 | ||
| 3A21 | H14 | ≥135 | ≥160 | ≥120 | ≥130 | ≥4 | ≥15 |
| 性能/合金牌号 | 3A21 |
| 密度（g / cm 3）（20℃） | 2.74 |
| 融点℃ | 620-640 |
| 熱伝導率（カード/℃×cm×s） | 0.46 |
| 相対導電率IACS％ | 41 |
| ポアソン比μ | 0.305 |
| 20°C温度係数I /°C | 0.0042 |
| 20℃比抵抗β、Ω・mm 2 / m | 0.043 |
3.3A21アルミ - マンガン合金パイプ母線のOD許容差および壁厚さの許容差
3.1 OD公差（単位：mm）
| 公称外径 | >50～75 | >75～120 | >120～150 | >150～200 | >200～250 |
| 通常レベル± | 0.23 | 0.30 | 0.40 | 0.60 | 0.80 |
| 高精度± | 0.15 | 0. 20 | 0.30 | 0.50 | 0.70 |
3.2肉厚公差（単位：mm）
| 公称肉厚 | >3.0～4.0 | >4.0～5.0 | >5.0～8.0 | >8.0～10 | >10～15 | |
|
平均肉厚 公称肉厚± |
通常レベル | 0.30 | 0.40 | 0.50 | 0.70 | 0.80 |
| 高精度 | 0.15 | 0.15 | 0.20 | 0.30 | 0.40 | |
|
任意の肉の厚さと 公称肉厚± |
通常レベル | 0.40 | 0.50 | 0.60 | 0.80 | 1.00 |
| 高精度 | 0.20 | 0.20 | 0.30 | 0.40 | 0.50 | |
4.3A21アルミ - マンガン合金パイプ母線の主な性能は、以下に反映されています。
1）3A21アルミニウム - マンガン合金チューブバスは、滑らかな表面、高い寸法精度、高い引張強度を有する先進のホットトップ鋳造シームレスチューブのような一連の先端技術を採用しており、放電および変形を生じさせるのは容易ではない。
2）3A21アルミ - マンガン合金パイプ母線は、優れた加工、溶接、電気および熱抵抗を持っています。製品は科学技術部門によって識別され、国際的な高度なレベルに達しました。
３）対流熱放散条件が良く、温度上昇が低く、損失が小さく、導電性が強く、そして電流容量が大きい。
４）設置面積が小さく、結合管バスバーが軟質導体の設置面積の１／３である。
5）反腐食、氷をカバーすること容易ではない、災害に抗する強い能力、長い耐用年数
6）便利なインストール、美しい外観、安全で安定した信頼性の高い操作、修理やメンテナンスが容易。
５．3A21アルミ - マンガン合金パイプ母線用途：
3A21アルミ - マンガン合金パイプ母線は、主に電力建設プロジェクト、送電線と変電所変圧器の間の導体接続、送電線のジャンパー、電力機器の接続導体、および高電流DC氷融解装置の過電流導体で使用されます。これは、従来の長方形、トラフ型、棒状のバスバーおよびフレキシブル導体に代わる新しい導体であり、送電および変電システムの主要機器（材料）の1つであり、送電および変電システムおよび電力機器にとって安全で信頼性の高い操作です。
- 一般的に使用されるアルミパイプ母線、配管と封筒と管蓋サイズ
| 主なパイプ | 配管 | 封筒と管蓋 | ||
| 外径OD，mm | 肉厚t,mm | 外径OD，mm | 肉厚t,mm | 外径D，mm |
| 80 | 4 | 71 | 3 | 70 |
| 90 | 5 | 79 | 4 | 79 |
| 100 | 5 | 89 | 5 | 89 |
| 110 | 5 | 99 | 5 | 99 |
| 120 | 5 | 109 | 5 | 109 |
| 130 | 7 | 115 | 7 | 115 |
| 150 | 7 | 135 | 7 | 135 |
| 150 | 10 | 129 | 10 | 129 |
| 170 | 7 | 155 | 7 | 155 |
| 170 | 10 | 149 | 10 | 149 |
| 200 | 10 | 179 | 10 | 179 |
| 250 | 10 | 229 | 10 | 229 |
