アルミパイプ母線

1実施基準：GB / T27676-2011アルミニウムおよびアルミニウム合金管状導体
2合金：6Z63 6063G 6R05 6101 6061 3A21 1060 1070A
3質別：H18 T10 T6 T6511
4)プロダクトは光沢のある表面、美しい出現および均一サイズの空の管状の構造です。
5）外径はφ60mmからφ450mmです。
6）3mmから15mmまでの壁の厚さ。
7）15ｍルまでの単一の長さ。

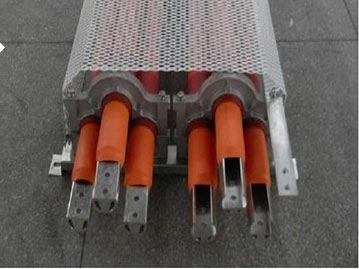

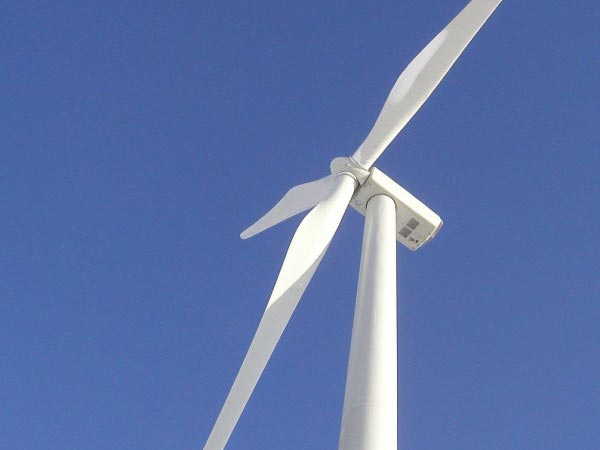

風力クローズド風管母線：発電タワーで使用される特殊な1KV低電圧アルミパイプバスバーで、導体はアルミ合金パイプです。風力バスバーは高温長期振動、熱膨張および収縮の問題を解決しなければならない。
1、完全に絶縁されたクローズド風管母線製品の機能
完全に絶縁されたクローズド風管母線は、静電容量均等化、均一な電界分布、そして強力な電気絶縁性能の原則を採用しています。各相バスバーの絶縁材は別々に密封され、相はライン間を避けるために整理されます
短絡、内部および外部の表面放熱、良好な換気および放熱、高い汚染防止レベル、および環境による影響を受けません。全体に絶縁シールド、外面は真っ直ぐな位置に
それは付属品によって固定され、高い安全性と信頼性を持っています。ガイド流体は、表皮効果係数が低く、電流容量が大きく、機械的強度が高く、それに耐えることができるアルミニウム合金管でできています。
たわみは衝撃吸収材によってタワーの壁に固定されて固定されており、耐震性能は良好です。風力発電ケーブルと比較すると、複数の風力ケーブルを並列に使用する必要がありません。
風力発電用バストラフと比較して、均一で複雑な設置、高コストなど、多くの接合部、耐震性の悪さ、相間短絡の容易さなどの問題を回避できます。
完全に絶縁されたクローズド風管母線は、3段の3段タワーにあらかじめ取り付けられています。各タワーのバスバーにはジョイントが1つだけあり、アルゴンアーク溶接で溶接されています。

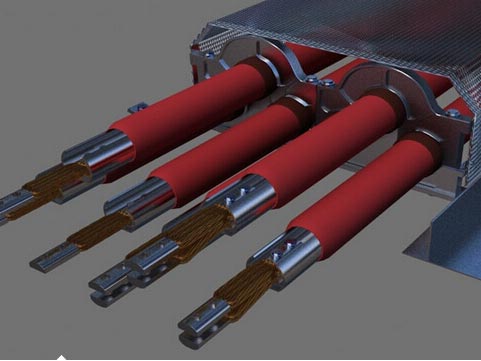

機械的なハード接続、振動による接続点の緩みの隠れた危険性はありません。タワーを所定の位置に取り付けたら、タワーの接合部にある2本のバスバーを柔らかい接続で接続します。
一緒に、柔らかい接続はバスバーの伸縮を補償しながら、バスバーの振動を緩衝してジョイントのボルトの緩みを防ぎます。
2、完全に絶縁されたクローズド風管母線使用要件
使用環境：海辺、山、砂、砂が多い砂など、過酷な環境に適しています。
標高：1000メートル以下、1000メートル以上の特別なデザイン。
震度：耐震強度は≤8度です（設計基本地震加速度値は0.2 gを超えません）。
周囲温度： -  50〜50℃。
相対湿度：毎日の最大相対湿度≦95％、毎月の最大相対湿度90％（25℃）。
セキュリティカテゴリ：レベルIII。
汚染レベル;レベル3;
特別要件：ユーザーは製造元と交渉します。
3、完全に絶縁されたクローズド風管母線パフォーマンスパラメータ
定格電圧：0.69 / 1KV。
定格電流：250〜3500A。
定格周波数：50Hz。
絶縁抵抗：>1000MΩ。
耐熱定格：クラスB。
電源周波数耐電圧：3.75KV（5分）。
温度上昇限界：≦50K

6、一般的に使用されるアルミパイプ母線、配管と封筒と管蓋サイズ


主なパイプ		配管		封筒と管蓋
外径OD，mm	肉厚t,mm	外径OD，mm	肉厚t,mm	外径D，mm
80	4	71	3	70
90	5	79	4	79
100	5	89	5	89
110	5	99	5	99
120	5	109	5	109
130	7	115	7	115
150	7	135	7	135
150	10	129	10	129
170	7	155	7	155
170	10	149	10	149
200	10	179	10	179
250	10	229	10	229
